基于matplotlib的简易三维作图

本文介绍matplotlib绘制三维点云以及简单的作图控制。

这里有一组数据，每个数据点包含了三个属性，如平均信号强度（Mean Intensity），最短邻间距离（Nearest Neighbor Distance, NND），还有体积（Volume）。我们希望可视化地查看这三个属性的相关性，这个时候可以选择绘制三维散点图。

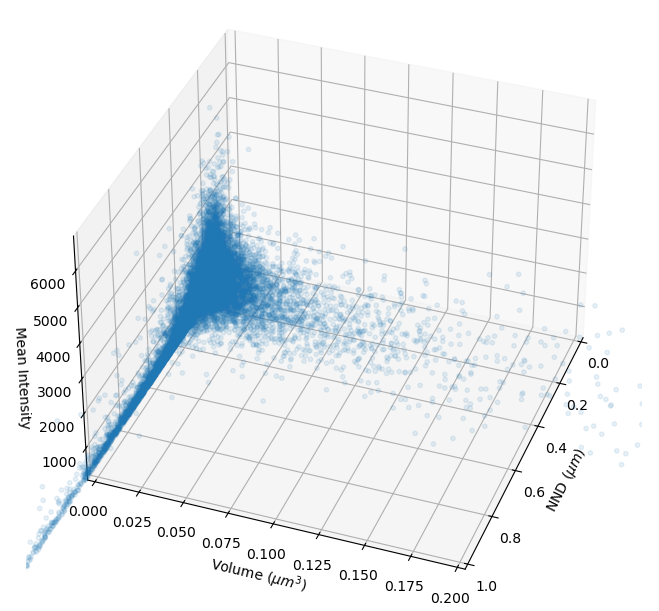

如上图所示，就是使用 matplotlib 提供的三维作图模块绘制的结果，看上去还是不错的。当然最大的优点是可以嵌入到 HTML中，方便分析完数据直接导出代码笔记分享给合作者查看。

1
fig = plt.figure(figsize=(8,8))
2
ax = fig.add_subplot(projection='3d')
3
ax.scatter(xs=data['NND'],
4
           ys=data['volume'],
5
           zs=data['mean'],
6
           s = 10,
7
           alpha=0.1,
8
           )
9
ax.view_init(elev=36, azim=20)
10
ax.set_xlim(0, 1)
11
ax.set_ylim(0, 0.2)
12
ax.set_xlabel(r" NND ($\mu m$)")
13
ax.set_ylabel(r"Volume ($\mu m^{3}$)")
14
ax.set_zlabel("Mean Intensity")
15
plt.show()

注意上述作图命令中，除了指定三维坐标的参数，其它的还有：

• s：散点大小

• alpha：散点透明度

• .view_init 控制视角，其中 elev 是水平旋转角，azim 是竖直旋转角

• matplotlib中设置坐标轴标签时，支持类LaTeX 的公式的写法，但是字符串前注意加 r 声明
