在k3d绘制点云时增加attribute以实现不同cluster的上色

基于k3d绘制三维点云

本文介绍如何使用k3d模块在jupyter notebook中绘制三维点云。 在 jupyter notebook 中虽然可以使用 matplotlib 来绘制三维数据，但是matplotlib在三维可视化方面性能比较差，功能也少。相比之下，https://k3d jupyter.org/user/...

之前的文章中包含了多团点云，但是作图时只有一个颜色，那么如何让不同的cluster呈现不同的颜色呢？

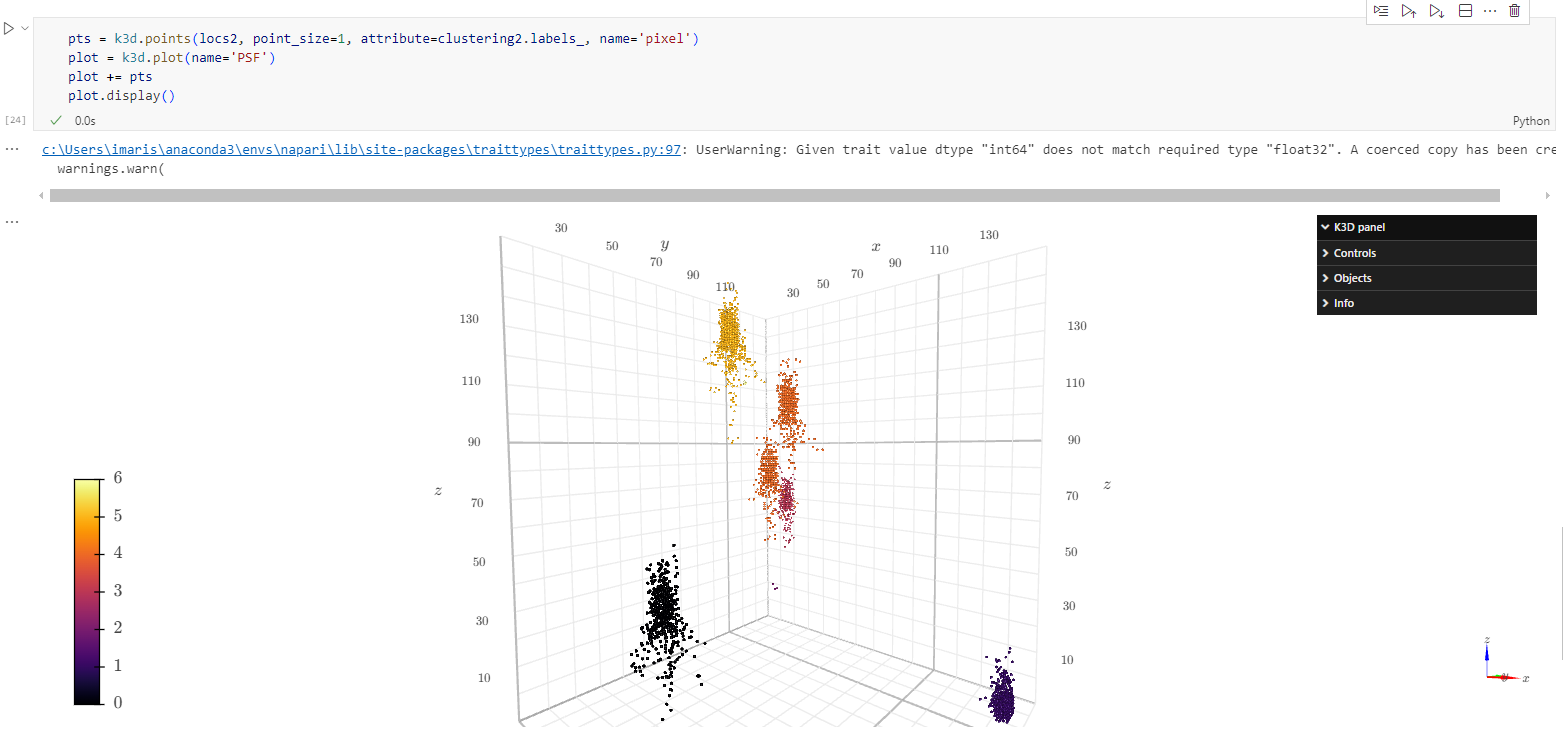

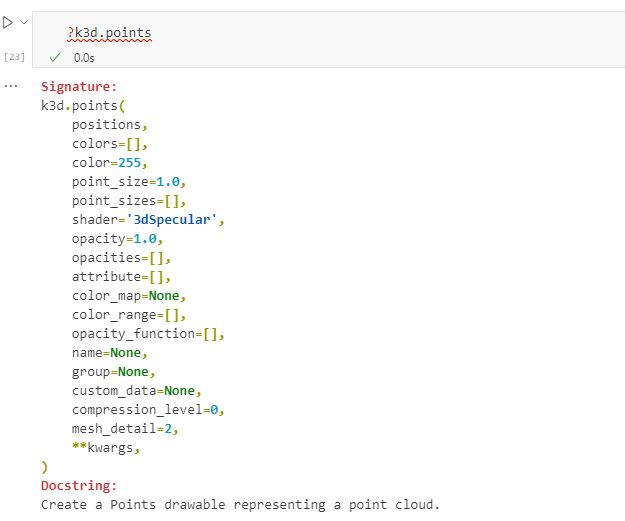

核心作图代码和效果直接奉上。控制颜色时，我们增加了一个参数是 attribute，也就是这个数据点的属性，这里参数传入的是 DBSCAN 聚类所得到的标签，然后就按照默认的colormap为不同的属性值映射不同的颜色。关于 k3d.points 更详细的参数和用法，在 jupyter lab 中可以通过 ?k3d.points 来查看：


另外需要注意的是，DBSCAN的时候要调整相关参数，以避免cluster太小。我这里使用的代码如下：

from aicsimageio import AICSImage
from glob import glob
import numpy as np
from sklearn.cluster import DBSCAN
import k3d








fps = glob("*.czi")
a = AICSImage(fps[1])
data = a.get_image_data("ZYX", C=0)
zs, ys, xs = np.where(data>0)
locs = np.vstack([xs, ys, zs]).T




# 第一次聚类用于去噪
clustering = DBSCAN(eps=3, min_samples=3).fit(locs)
inds = np.where(clustering.labels_>-1)
locs2 = locs[inds]
# 第二次聚类用于分开不同的大cluster
clustering2 = DBSCAN(eps=10, min_samples=3).fit(locs2)




pts = k3d.points(locs2, point_size=1, attribute=clustering2.labels_, name='pixel')
plot = k3d.plot(name='PSF')
plot += pts
plot.display()

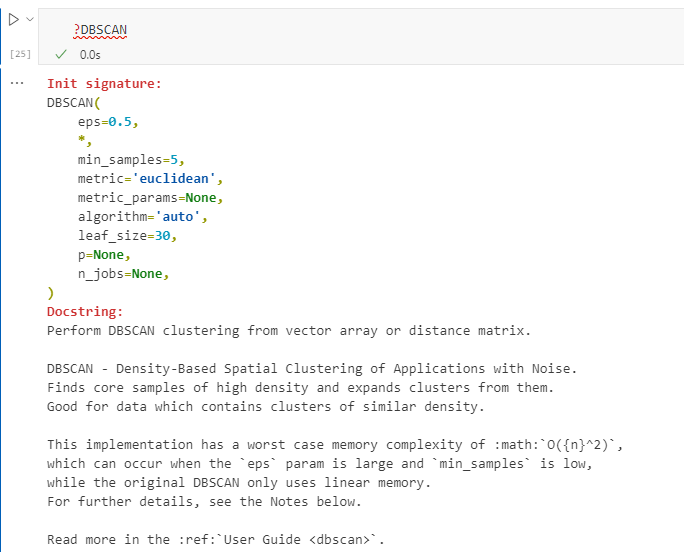

类似的 DBSCAN 也有还其它参数可以调节，可以通过 ?DBSCAN 在 jupyterlab 中查看：
