单颗粒坐标与颜色提取

imagej进阶

还是上次那张拥有大量颗粒的图像，不同是这次不对颗粒计数，而是统计单颗粒另外两个重要的属性，也就是坐标和数值。


第一版的代码比较简单，这里还是说明一下：

  • requires() 是因为不同 ImageJ 版本中，内置函数或者 run 的command 可能不一致，我这段代码仅在这个版本中测试过。

  • 然后中间的就是 Find Maxima 的命令行版本，不再赘述。

  • 接着的for 循环中，有一个nResults 的关键词，就是当前 Results 窗口中的数据行数

  • 可以通过 getResult(column_name, index) 的方法从 Results 表格中取值

  • 可以通过 setResult() 方法来填写 Results 表格

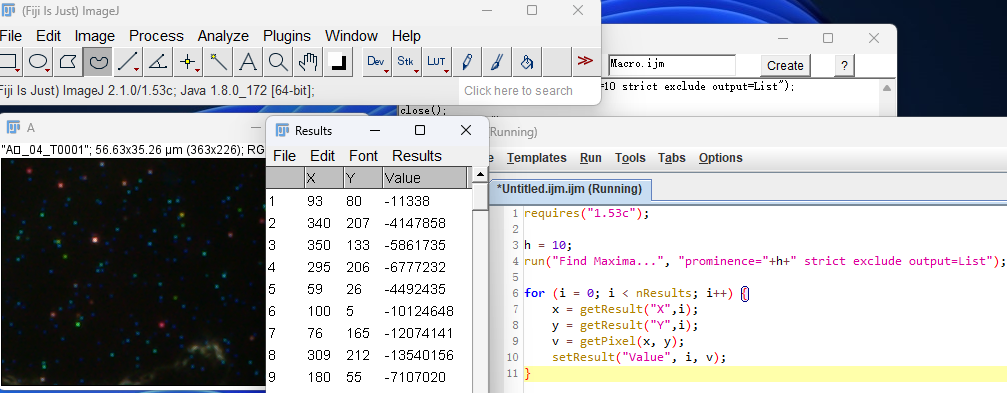

可以看到这里边显示的 Value 都是负数，这是因为这是一张 RGB 图像。

计算机中用于表示颜色有多种方法，常见的就是三元组，例如(255,0,0) 就分别代表在 Red，Green 和 Blue 三个颜色通道的分量，那么这个三元组表示的就是红色。也有使用十六进制的，那么就变成了 #ff0000 。但这里的像素值显示的是负数，就让人搞不懂了。查了一下，ImageJ用的是十六进制的，但是要使用位运算才能转换为直观的(R,G,B)三元组。那么修改后的代码如下：

requires("1.53c");




h = 10;
run("Find Maxima...", "prominence="+h+" strict exclude output=List");




for (i = 0; i < nResults; i++) {
  x = getResult("X",i);
  y = getResult("Y",i);
  RGB = getRGB(x, y);
  setResult("R", i, RGB[0]);
  setResult("G", i, RGB[1]);
  setResult("B", i, RGB[2]);
}




function getRGB(x,y){
  RGB = newArray(3);
  v = getPixel(x,y);
  RGB[0] = (v>>16)&0xff;  // extract red byte (bits 23-17)
  RGB[1] = (v>>8)&0xff; // extract green byte (bits 15-8)
  RGB[2] = v&0xff;       // extract blue byte (bits 7-0)
  return RGB;
}

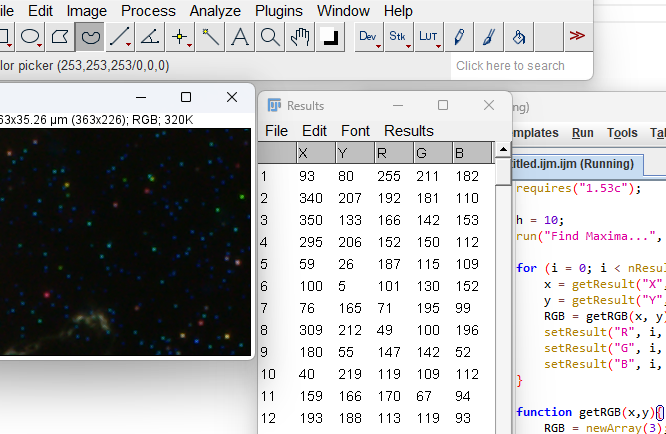

结果如下：


但是这里又带来一个新问题，RGB是计算机友好的颜色表达方式，有三个值。而我们人类日常描述一个颜色，蓝黄红绿橙，就一个值。如果我们想对颜色进行分类，语言中很好分类，但是如果用 RGB 来，就涉及比较复杂的判断。例如黄色是由红色和绿色组成的，判断红色，可能就需要 R 和 G 两通道明显大于 B 通道。而且因为 RGB 颜色空间并非与我们所谓的颜色的概念是线性映射的，所以使用 RGB 来做进一步的基于颜色的分类就比较困难。

好在还有其它的色彩空间，比如HSB色彩空间。其中H代表 Hue，是色度的意思；S代表 Saturation，代表颜色的饱和度；B代表Brightness，代表亮度。通过 HSB，就把像素的亮度和颜色分开了。HSB色彩空间不多科普，而 RGB到HSB的转换，使用 ImageJ 的 Macro 来编写的换算函数，这里我们直接调用就行：

requires("1.53c");




h = 10;
run("Find Maxima...", "prominence="+h+" strict exclude output=List");




for (i = 0; i < nResults; i++) {
  x = getResult("X",i);
  y = getResult("Y",i);
  RGB = getRGB(x, y);
  setResult("R", i, RGB[0]);
  setResult("G", i, RGB[1]);
  setResult("B", i, RGB[2]);
  HSB = RGB2HSB(RGB);
  setResult("Hue", i, HSB[0]);
  setResult("Sat", i, HSB[1]);
  setResult("Bri", i, HSB[2]);
}




function getRGB(x,y){
  RGB = newArray(3);
  v = getPixel(x,y);
  RGB[0] = (v>>16)&0xff;  // extract red byte (bits 23-17)
  RGB[1] = (v>>8)&0xff; // extract green byte (bits 15-8)
  RGB[2] = v&0xff;       // extract blue byte (bits 7-0)
  return RGB;
}




function RGB2HSB(rgb){
  r = rgb[0]; // red
  g = rgb[1]; // green
  b = rgb[2]; // blue
  Array.getStatistics(rgb, min, max, mean, stdDev);
  if (max==min) h = NaN; //h(0-360)
  else if (max==r && g>=b) h = 60*(g-b)/(max-min);
  else if (max==r && g<b) h = 60*(g-b)/(max-min)+360;
  else if (max==g) h = 60*(b-r)/(max-min)+120;
  else if (max==b) h = 60*(r-g)/(max-min)+240;
  if (max==0) s = 0; //s(0-1)
  else s = 1-min/max;
  b = max; //b(0-255)
  HSB = newArray(h,s,b);
  return HSB;
}

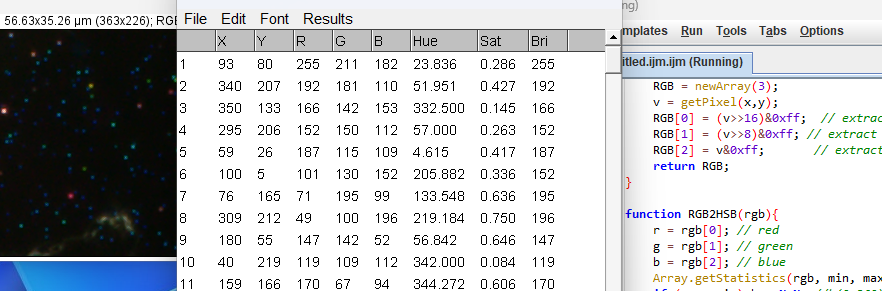

运行结果如下：

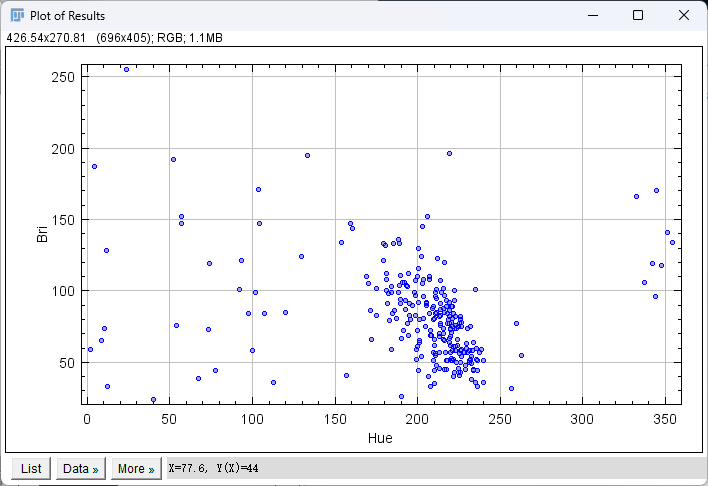

直接在 ImageJ 中快速作图查看下 Hue 和 Brightness 的相关性，

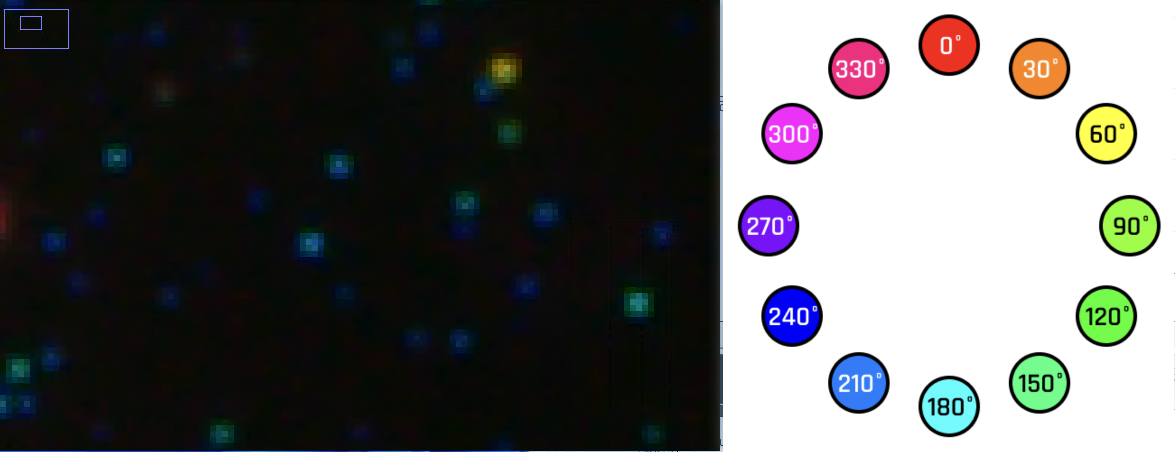

可以看到大部分颗粒颜色色度在 180-250 之间，亮度在40-110 之间，这说明大部分点都是比较暗的偏蓝色的点。


那么这个确实是符合我们人眼的感受的。
