单分子荧光强度变化曲线提取

imagej进阶

这里以提取一个视频中单分子荧光信号变化曲线为例，展示以前述ImageJ进阶教程的内容为基础的综合应用。

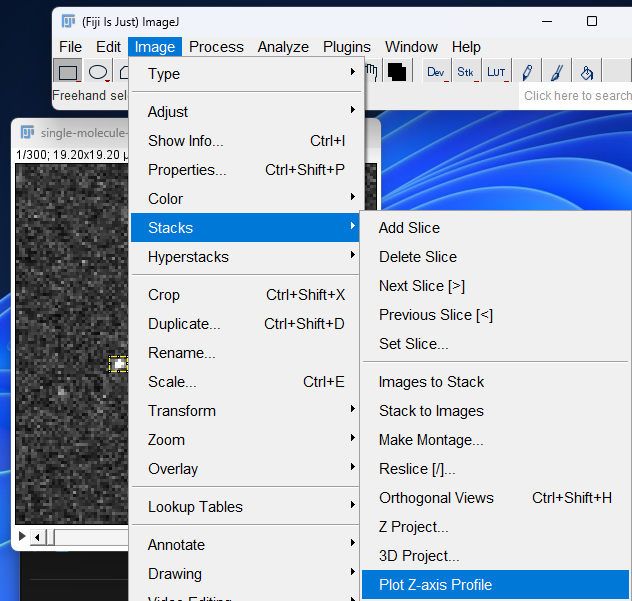

通常我们想提取一个单分子的荧光变化曲线，手动的做法是选中一个单分子区域后，使用 Image>Stacks>Plot Z-axis Profile 功能，然后就会出来一条曲线，然后保存数据，保存ROI。重复上述步骤若干次。

上述操作显然费时费力，而且选取的矩形框ROI很难保持一致。那么通过对进阶教程进行学习之后，这个分析过程是可以大幅度提速的。先确定思路：

  • 做一个 Z Max project，确定所有单分子的 xy 坐标，可以用 Find Maxima 搞定

  • 遍历每个单分子，选择一个固定大小的矩形ROI

  • 滑动Slice，对ROI内的像素进行统计，包括最大值，最小值，均值，方差等等

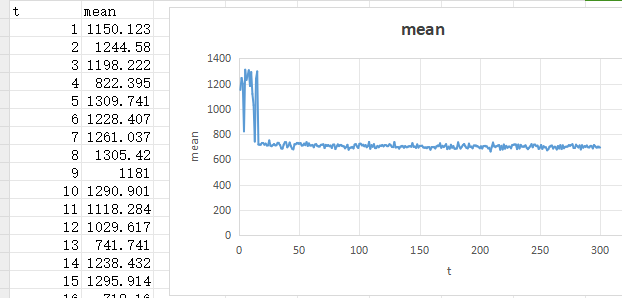

  • 将提取的数据保存到 Results 窗口，完成后可以选中强度和时间两列快速plot

最大强度投影

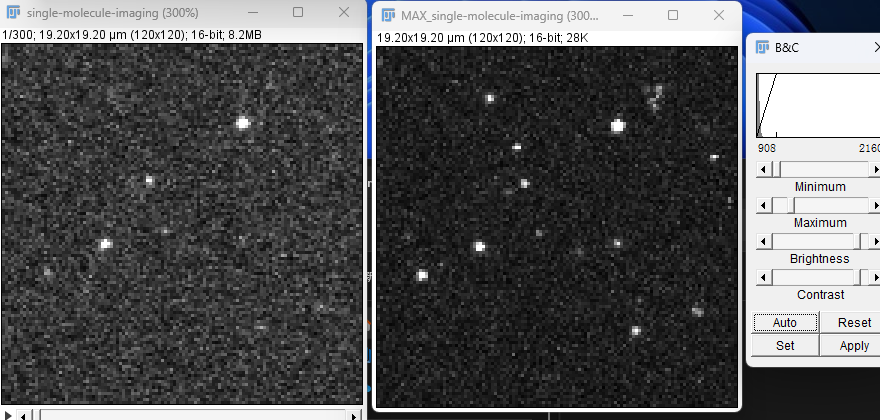

什么是最大强度投影？就是在指定 xy 坐标位置的像素，取所有z axis（或者时间点）上这个位置的像素的最大值。

为何要进行最大强度投影呢？因为有些单分子的信号，不是在第一帧就出现的。但是它总归会出现，而且信号强于背景，得看最大值。（反例，如果想看这个视野的背景，可以使用最小强度投影）

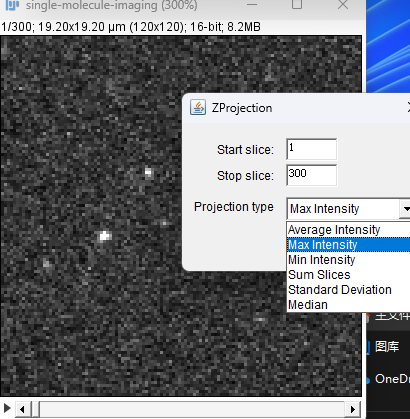

怎么做？ImageJ菜单栏直接点进去，Image>Stacks>Z Project.. 可以打开弹窗，选择 Max Intensity即可。


Find Maxima

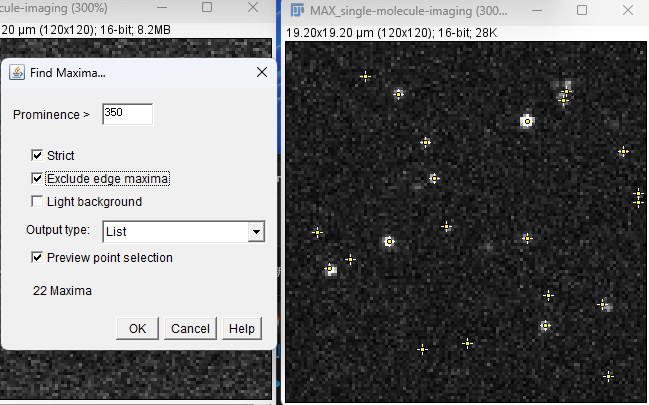

在所得最大投影图像中，使用 Find Maxima 功能，找到所有的点并获取坐标。可以先手动 Find，然后开启预览，方便设置 Prominence：


由于Find Maxima 输出为 List 是保存到 Results 窗格中。为了方便，我们这里封装一个函数，把坐标返回到一个数组中，方便后面遍历：

function getParticleLocation(prominence){
  /*基于FindMaxima方法寻找图像中的颗粒，并返回坐标数组*/
  run("Find Maxima...", "prominence="+prominence+" strict exclude output=List");
  N = nResults;
  locs = newArray(2*N);
  for(i=0; i<N; i++){
    x = getResult("X",i);
    y = getResult("Y",i);
    locs[2*i] = x;
    locs[2*i+1] = y;
  }
  selectWindow("Results");
  run("Close");
  return locs;
}

制作矩形框并统计

获得点的坐标之后，我们接下来就是要进行自动选取和像素统计，这里可以先手动输入其中一个点的坐标，测试下这个主要的功能。

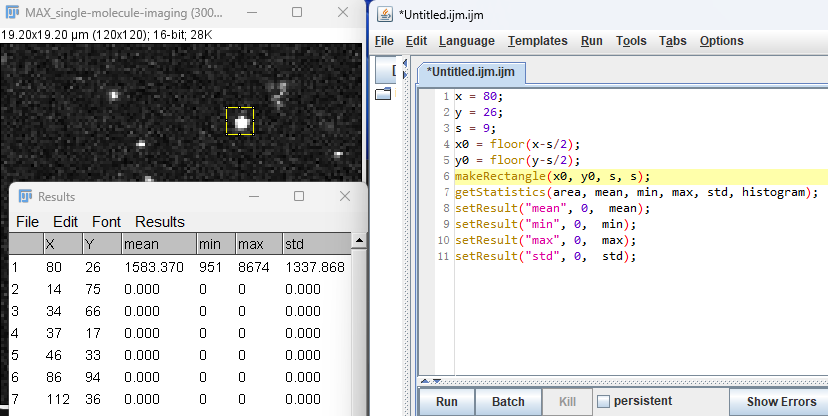

上图演示代码中简单介绍：

  • floor是对浮点值向下取整，比如 5.3 和 5.9 都会变成5。而 round 是对浮点值最近取整，0.5取1，0.49取0。这里使用 floor 或者 round 都可以，主要是获得绘制矩形ROI的起始坐标

  • 使用 makeRectangle 制作矩形ROI，使用 getStatistics 进行像素统计

由于这是一个需要多次被调用的步骤，我们也可以封装成一个函数，方便调用，代码如下：

function rect_stat(x, y, s){
  /* x,y 为输入的坐标，
  * s为正方形ROI边长，正方形ROI以x,y为中心
  * 输入ROI像素统计结果，array(mean, min, max, std)
  */
  x0 = floor(x-s/2);
  y0 = floor(y-s/2);
  makeRectangle(x0, y0, s, s);
  getStatistics(area, mean, min, max, std, histogram);
  res = newArray(4);
  res[0] = mean;
  res[1] = min;
  res[2] = max;
  res[3] = std;
  return res;
}

遍历stack完成数据提取

有了以上两个原子级别的函数，接下来我们就需要整合到整个处理流程中，完成每个单分子信号的数据提取。这里我们可以定义最初的整个 stack 作为原始输入，最后输出的是一个 Results 表格。表格中包含以下内容：

  • 时间（t）

  • 坐标（x,y）

  • 强度（mean, min, max, std）

  • 颗粒索引（pid），方便后续根据不同的颗粒进行分组

完整代码如下：

prominence = 350;
box_size = 9;




mov = getTitle();
run("Z Project...", "projection=[Max Intensity]");
rename("maxproj");
selectWindow("maxproj");
locs = getParticleLocation(prominence);
close();




selectWindow(mov);
n_points = lengthOf(locs)/2;




for (k = 0; k <nSlices; k++) {
  t = k+1;
  setSlice(t);
  for (i = 0; i < n_points; i++) {
    x = locs[2*i];
    y = locs[2*i+1];
    res = rect_stat(x, y, box_size);
    mean = res[0];
    min = res[1];
    max = res[2];
    std = res[3];
    cid = k*n_points+i;
    setResult("t", cid, t);
    setResult("x", cid, x);
    setResult("y", cid, y);
    setResult("mean", cid, mean);
    setResult("min", cid, min);
    setResult("max", cid, max);
    setResult("std", cid, std);
    setResult("pid", cid, i);
  }
}

注意在ImageJ的代码编辑器中，上方主要逻辑代码和前面两个自定义函数需要放到一起。

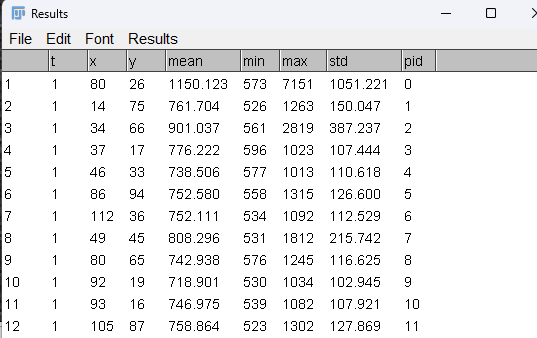

点击图像 stack 创库，然后 run，就会自动统计并生成一个表格，如下所示：


这个表格相对复杂，如果想查看某个单分子的强度随时间变化曲线，可以保存表格，后续使用 python 或者 excel 按照 pid 进行分组然后作图查看。
